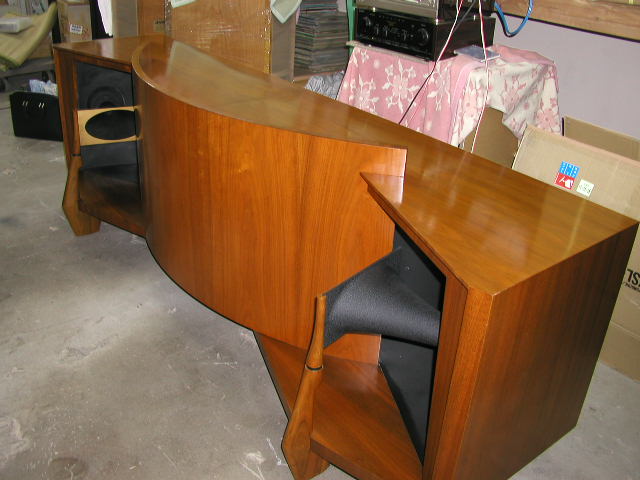

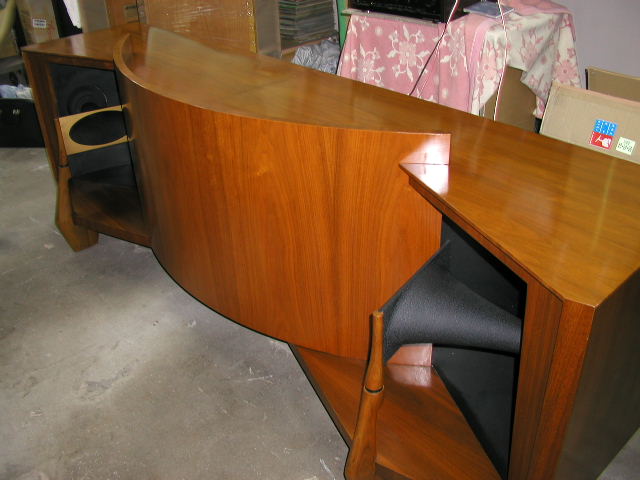

誰でもあこがれるJBL D44000 パラゴンです。
当社で販売したモノです。 |

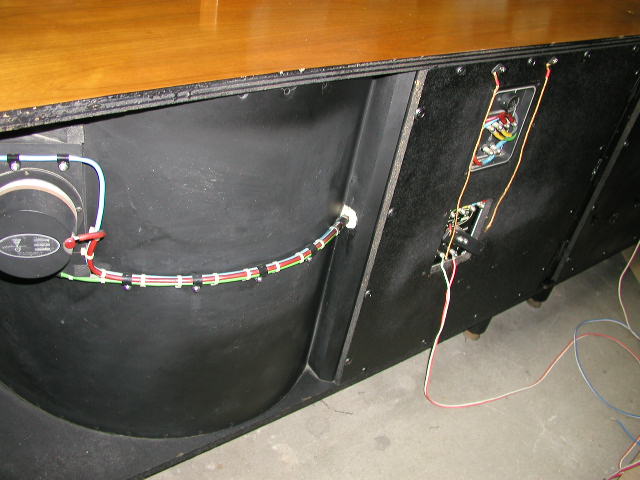

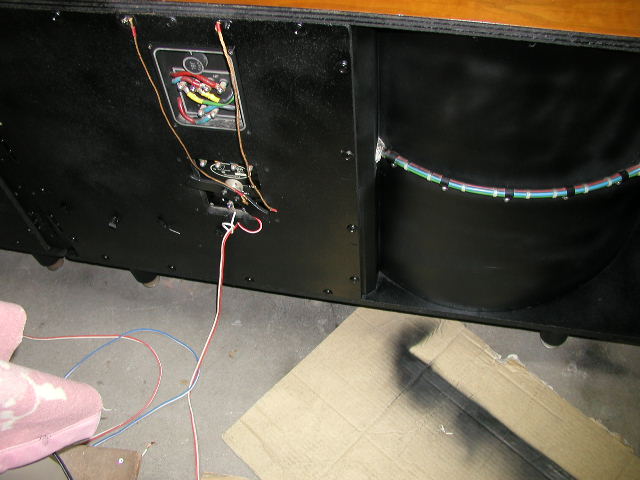

後方からの写真です。

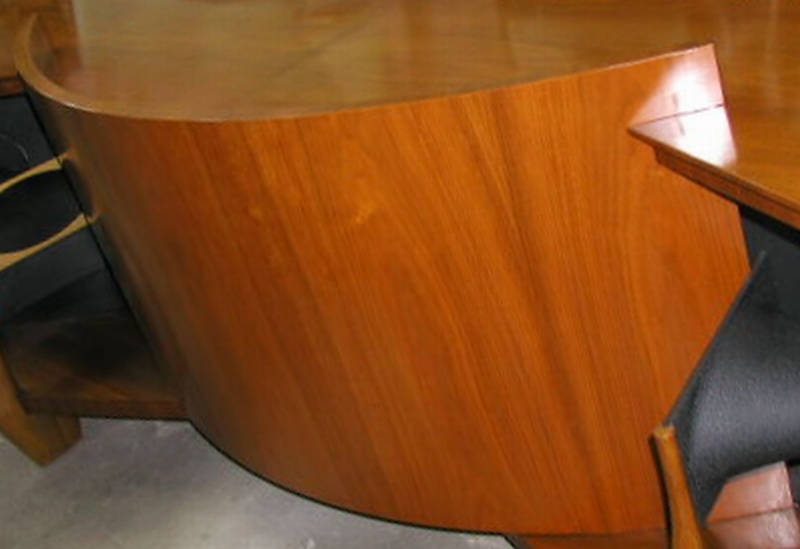

コンポーネントを分割するには、先ずフロントの湾曲した反射板を上に引き抜きます。

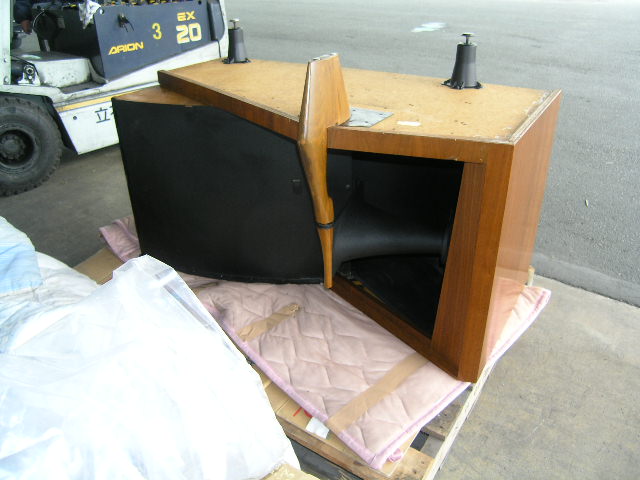

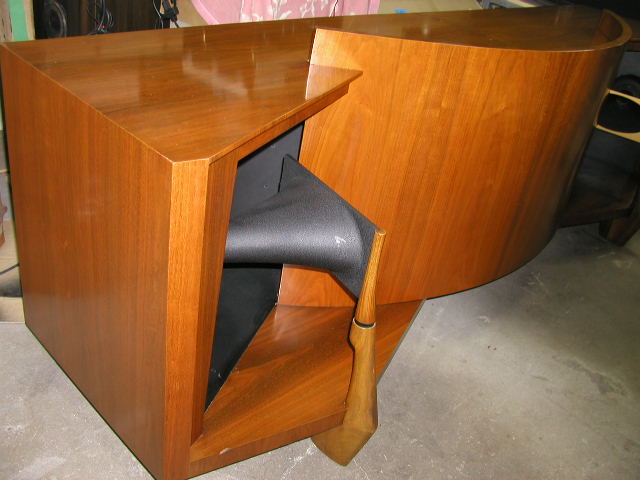

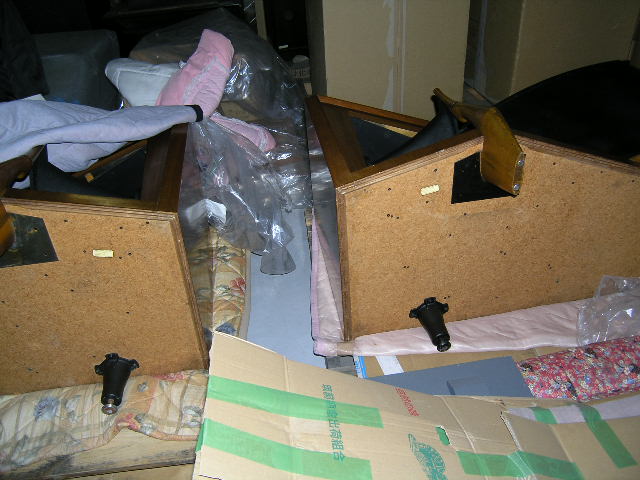

左右のコンポーネントを分割したところです。
コンポーネントは左右のSPボックスと前面のカーブした反射板の３つになります。
発送の際に分割し、現地で組み立てます。
バラバラのパラゴンの写真はほとんど無いと思います。

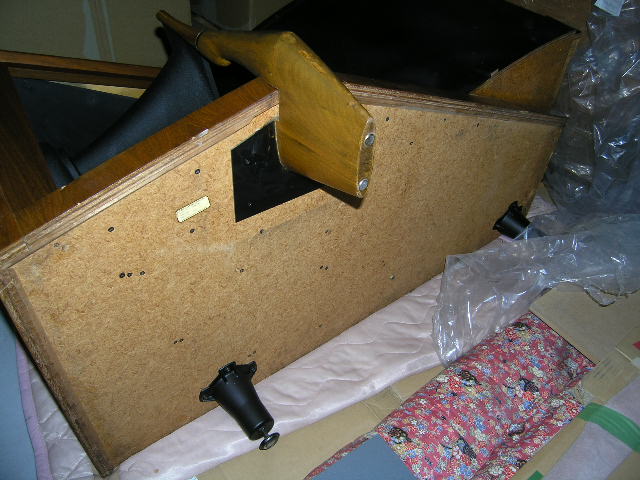

前部の脚の部分の写真です。
これにホーンが取り付けられいます。

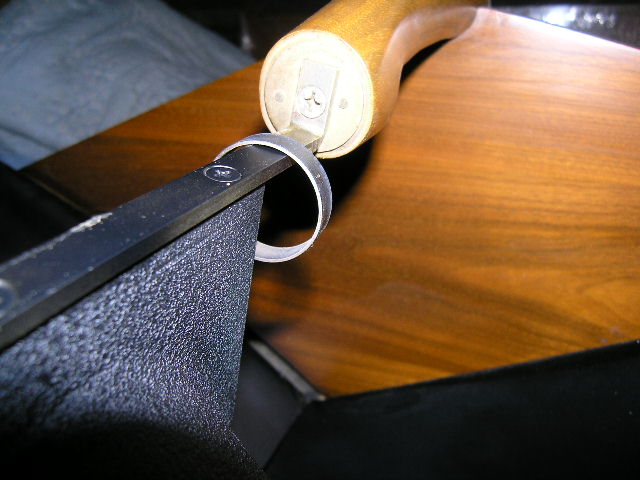

ホーン開口部と脚の接合部分です。
装飾用ウッドを外しています。

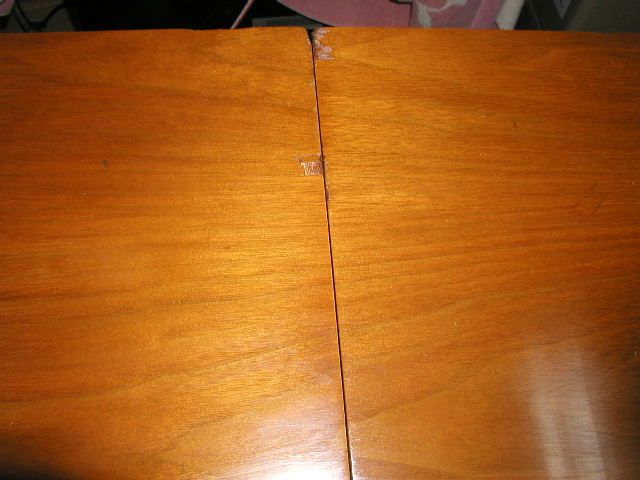

左右のボックスの接合部分です。
ドライバーは375-OLDSig／１６オーム仕様です。

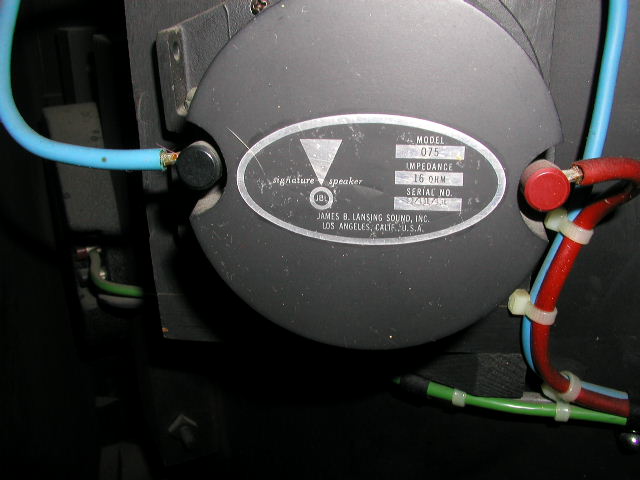

ツイーターは075／16オーム仕様です。

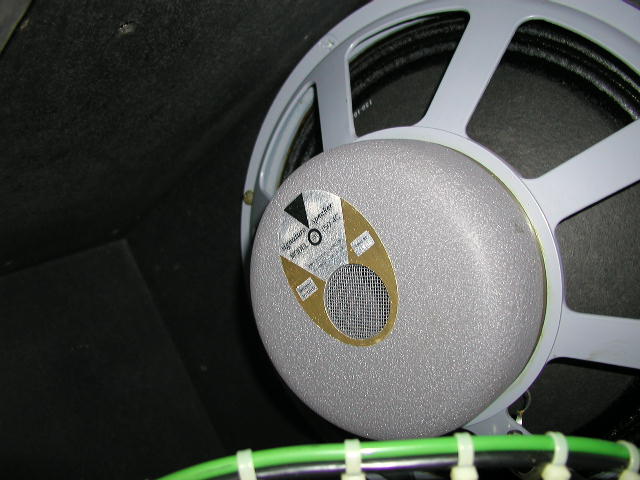

プレーヤーは157-4C／16オ-ム仕様です。
ネットワークは、N400／400HZ、N7000PRO／7000HZ の３WAYです。

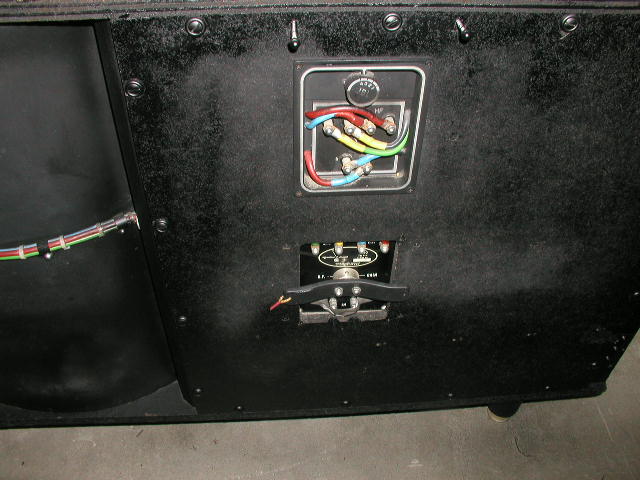

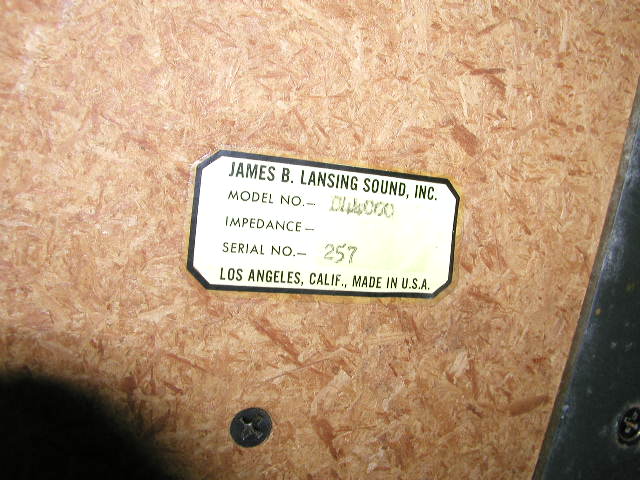

躯体の「SERIAL-NUMBER」です。
これとは別に「BOX-NUNBER******」が、
左右のボックスとと前面の反射板に、彫り込みで記載してあります。
これが左右違いナンバーや記載が無いと、後で修理したか造った！ものです。
このSERIAL-NUMBERは＃257です。
この＃257のパラゴンは現在群馬県にあります。
詳細な内部構造については、
ここに拡大図が置いてあります。
|
|
